大型化・長尺化プレキャストコンクリート製品

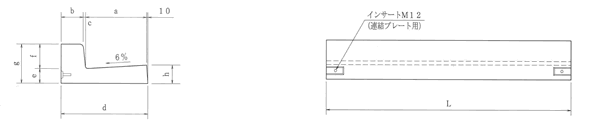

Ｌ型街渠（標準）JIS規格製品(JIS　A5732)

呼び名	寸法（ｍｍ）									参考質量（ｋｇ）
呼び名	a	b	c	d	e	f	g	h	L	参考質量（ｋｇ）
500A	500	150	15	675	120	150	270	150	2000	538
500B	500	180	20	710	120	200	320	150	2000	624
500C	500	180	25	715	120	250	370	150	2000	677

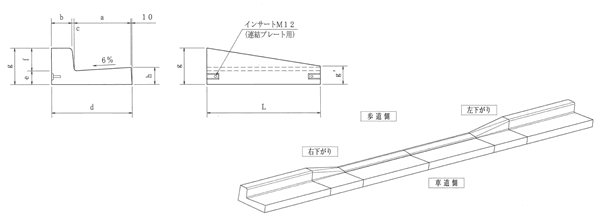

Ｌ型街渠（切り下げタイプ）JIS規格製品(JIS　A5732)

呼び名	寸法（ｍｍ）										参考質量（ｋｇ）
呼び名	a	b	c	d	e	f	g	g'	h	L	参考質量（ｋｇ）
500A	500	150	15	675	120	150	270	160	150	1000	247
500B	500	180	20	710	120	200	320	160	150	1000	276
500C	500	180	25	715	120	250	370	160	150	1000	290

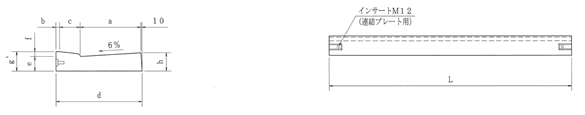

Ｌ型街渠（乗入タイプ）JIS規格製品(JIS　A5732)

呼び名	寸法（ｍｍ）									参考質量（ｋｇ）
呼び名	a	b	c	d	e	f	g'	h	L	参考質量（ｋｇ）
500A	500	30	135	675	120	40	160	150	2000	446
500B	500	30	170	710	120	40	160	150	2000	478
500C	500	30	175	715	120	40	160	150	2000	482
