落ちふた式U形側溝(ふた)
寸法・配筋・質量表
種類 呼び名 寸法（ｍｍ） 配筋 参考質量
（ｋｇ）
横鉄筋 縦配筋
b b1 t t1 t2 l 径又は
呼び名		 数量
（本）		 径又は
呼び名		 数量
（本）

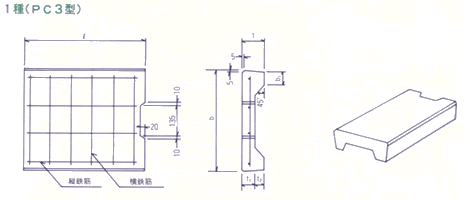

１種
（PC3型）		 250 362 50 90 55 35 500 4.0 6 4.0 3 29
300 412 51 95 55 40 500 4.0 6 4.0 4 33
400 512 51 110 65 45 500 4.0 6 4.0 5 47
500 622 56 125 75 50 500 4.0 6 4.0 6 65

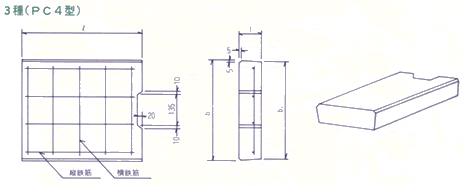

３種
（PC4型）		 250 362 352 90 - - 500 D6 6 4.0 3 37
300 412 402 95 - - 500 D10 6 D6'
又は6.0		 4 45
400 512 502 110 - - 500 D10 5 D6'
又は6.0		 5 65
500 622 612 125 - - 500 D10 6 D6
又は6.0		 6 91
